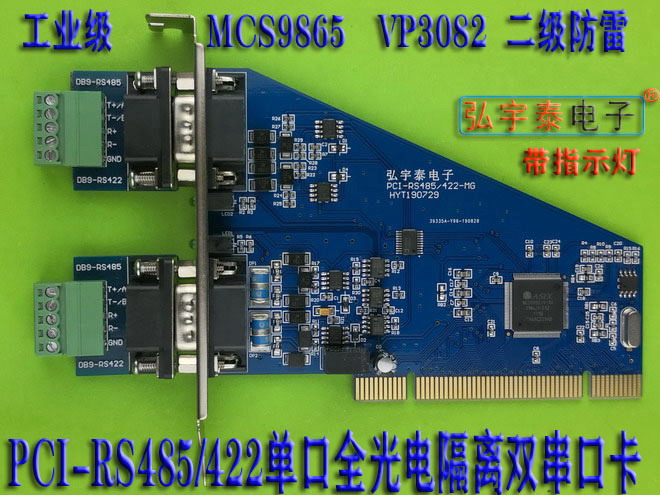

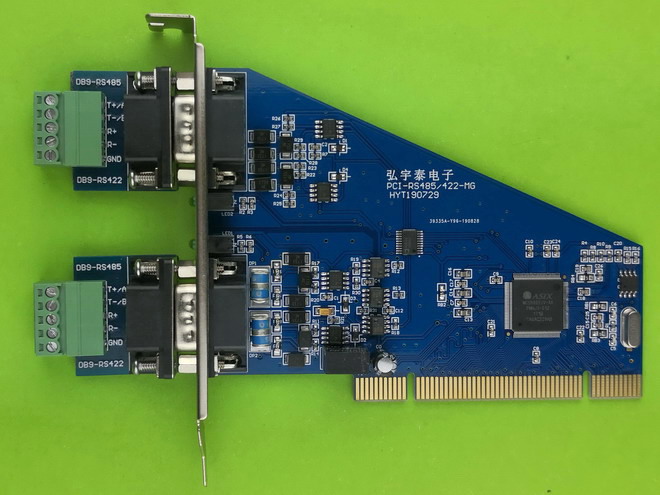

PCI-RS485/422(MVS9865)單口全隔離雙串口卡

---------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------

工業級 PCI-RS485/422單口全光電隔離雙串口卡(MCS9865)

型號：PCI-RS485/422-MG (單口全光電隔離RS485/RS422通訊接口 2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷、支持WIN7 8 10 wince Linux)

     本產品完全按工業級標準設計,1.采用ASIX MCS9865芯片，通過臺式機或者服務器主板上的PCI 32位插槽擴展出2個RS485/422信號串口擴展卡，無需手動設置，支持系統微軟系統32/64位 Windows 10/8.1/8/7/VISTA/XP，SERVER 2016/2012/2008/2003，2000/NT4.0/ME/98和Linux，通過微軟數字簽名認證, 穩定耐用; 2.RS422/RS485接口芯片選的是TI原裝工業級芯片VP3082，通訊距離可以達到1.2KM(9600BPS)，具備工業現場抗干擾性能； 3.RS422/RS485輸出接口采用高速光耦進行1500V光電隔離和2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷，可以有效防止來自RS422/RS485總線的靜電、雷擊、浪涌和地電位差等對計算機的損害；

   這是一塊讓您的電腦拓展出兩個RS485/422端口的卡,其中一個是全光電隔離的RS485/422端口，若在干擾大的情況下通訊不穩定時,那么您一定需要它解決干擾問題.

  DB9公頭(針的)和5P端子板管腳排列如下:
                            1----------T+(A) RS422發送的正端/RS485的D+(A)
                            2----------T-(B) RS422發送的負端/RS485的D-(B)
                            3----------R+    RS422接收的正端
                            4----------R-    RS422接收的負端
                            5----------GND

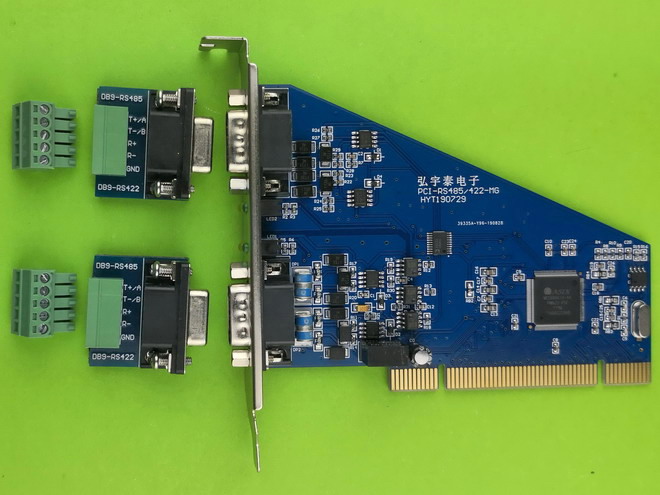

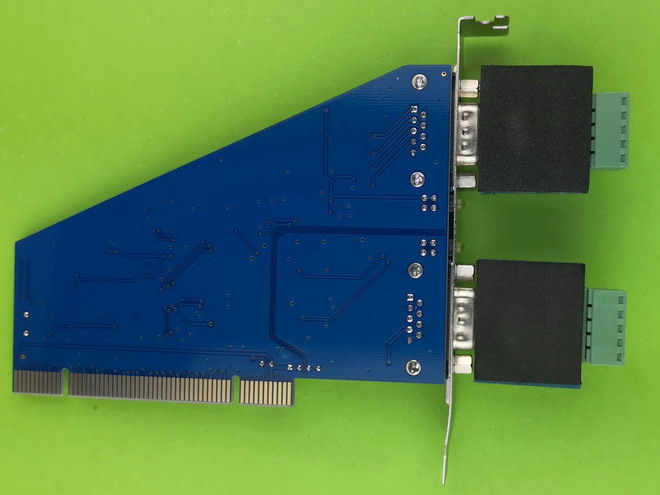

配套帶有2個壓線的DB9母頭的5P端子板(帶固定螺絲)

隔離電路為3個光耦隔離，RS485芯片收發控制端由PCI芯片主控，是真正的485驅動電路，具備很強的驅動能力。

支持設備：
1.工控機
2.LED控制，POS機客顯
3.雕刻機，刻字機
4.打卡機，電話程控機，電話計費器
5.刷機使用
6.其他RS485/422串口通用設備

   ◆即插即用、自動分配 IRQ 和 I/O 地址
   ◆無開關無跳線，利用軟件輕松設置
   ◆32位總線設計, 支持PCI 2.1 規范
   ◆采用高速I/O控制器(16C550C或兼容的UART)
   ◆一臺機器可接多塊串口
  ◆內置DC/DC隔離電源，將PCI端口的+5V電源隔離變換為+5V電源，給RS485/422端口供電,PCI端和RS422/RS485端完全光電隔離，保證通訊可靠安全
   ◆系統要求:支持32/64位 Windows 10/8.1/8/7/VISTA/XP，SERVER 2016/2012/2008/2003，2000/NT4.0/ME/98和Linux，通過微軟數字簽名認證；
   ◆接口標準：符合TIA/EIA的RS485/RS422/232標準；
   ◆支持波特率范圍：RS485/422為300bps-120kbps；
   ◆安裝驅動簡單，兼容所有RS485/422設備，高速轉換數據通信
   ◆支持遠程喚醒及電源管理；
   ◆工作方式：異步全雙工；
   ◆傳輸介質：雙絞線或屏蔽
   ◆使用環境：-25℃到70℃，相對濕度為5%到95%  ；
   ◆傳輸距離：符合TIA/EIA的RS485/RS422/232標準；
   ◆ 接口保護:（隔離電壓2.5KVrms /500VDC絕緣)，專用DC/DC模塊,RS-485/422每線2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷、浪涌、+/-15KV ESD保護及防止共地干擾
   ◆外殼尺寸：160*120*18mm；
   ◆重量：80g；

    ◆POS系統
    ◆自動售票系統
    ◆金融對公儲蓄系統
    ◆鐵路實時站報系統
    ◆觸摸屏通訊,電話計費器，LED控制器，DM刷機
    ◆LED顯示屏通訊數據
    ◆機床PLC數據讀寫；
    ◆ 監控數據讀寫和云臺控制；
    ◆家居電器集控；
    ◆門禁系統；一卡通;
    ◆各種工業自動化；儀器儀表;
    ◆停車場；公共汽車收費；
    ◆食堂售飯系統；員工考勤機；
    ◆高速公路收費站；ATM機；等等其他串口設備控制系統

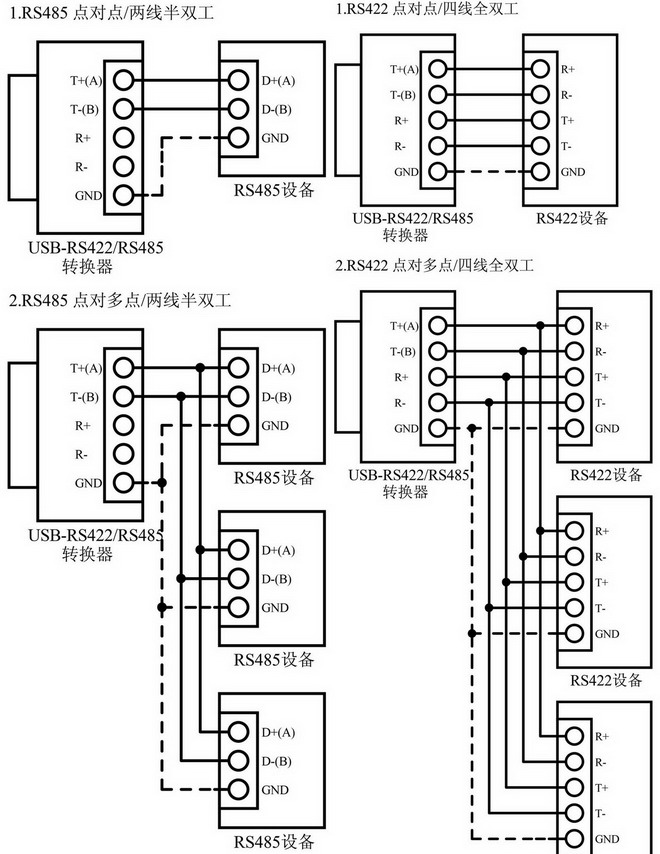

連接示意圖

友情提示：本產品保好用，1個月內包換包退；3個月內包換；一年包修，三年保修。
10個以上雙方商議價格；常備大量現貨；
快遞說明：全國包郵申通(新疆、青海、西藏不包郵，臺灣只發順豐到付)；

 電話：0351-6850589 13203510505 13509717845

驅動程序從弘宇泰電子網站下載

網址：www.199044.com (復制后在瀏覽器中打開)

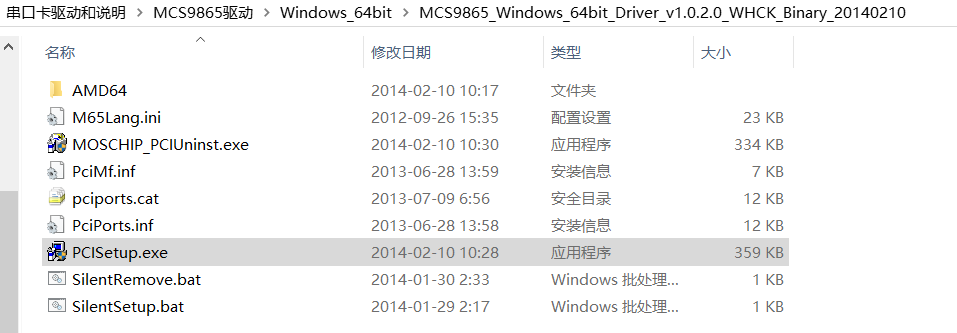

運行驅動光盤里的(MCS9865驅動/Windows_64bit)文件夾，打開驅動程序PCISetup.exe，可自動識別安裝

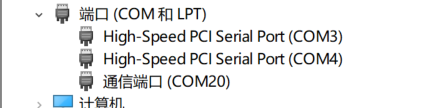

驅動安裝好后，打開設備管理器，會查看到2個端口號

在端口號上點擊右鍵，選屬性中的高級(Advanced)中點選RS422功能(不用點選 RS485功能)，確定后則串口卡工作于RS485/422功能狀態。
